一、HC41X消声止回阀概述
HC41X消声器止回阀由阀体、阀座、阀门、轴承和弹簧等主要零件组成，减少了流线型设计的水头损失。HC41X消声器止回阀具有体积小、重量轻、流体阻力小、疲劳阻力、寿命长等优点。
详细介绍
HC41X无噪音止回阀由阀体、阀座、阀门、轴承和弹簧等主要部件组成，设计成流线型，水头损失很小，与同类止回阀相比损失少1/2-1/3左右，停止泵时皮瓣整理时间表短，结构长度短，不发生水磨。适用于给排水管道，襟翼使用入口两端的中轴线导向，开闭灵活，可以水平或垂直安装。襟翼有弹簧加载，HC41X无噪音止回阀快速停机，能有效去除水锤，密封性能好，无噪音关闭。具有体积小、重量轻、流体阻力小、抗疲劳、寿命长等优点。
二、HC41X消声止回阀主要技术参数
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
三、HC41X消声止回阀性能规范
公称压力（MPa） | 1.0 | 1.6 | |
密封试验压力（MPa） | 1.1 | 1.76 | |
壳体试验压力（MPa） | 1.5 | 2.4 | |
适用温度（℃） | ≤80℃ | ||
材料 | 阀体 | HT200,304 | |
导向套 | HT200,304 | ||
阀瓣 | HT200,304 | ||
密封圈 | 橡胶 | ||
弹簧 | 不锈钢 | ||
四、HC41X消声止回阀制造标准
设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220

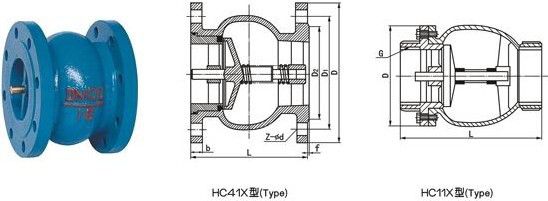

五、HC41X消声止回阀规格尺寸
DN | L | PNl0 | PNl6 | PN25 | |||||||||||||||
b | f | D2 | D | D1 | Z-φd | b | f | D2 | D | D1 | Z-φd | b | f | D2 | D | D1 | Z-φd | ||
40 | 100 | 18 | 2 | 85 | 150 | 110 | 4-18 | 18 | 2 | 85 | 150 | 110 | 4-18 | 18 | 2 | 85 | 150 | 110 | 4-18 |
50 | 100 | 20 | 3 | 102 | 165 | 125 | 4-18 | 20 | 3 | 102 | 165 | 125 | 4-18 | 20 | 3 | 99 | 165 | 125 | 4-18 |
65 | 120 | 20 | 3 | 122 | 185 | 145 | 4-18 | 20 | 3 | 122 | 185 | 145 | 4-18 | 22 | 3 | 118 | 185 | 145 | 8-18 |
80 | 140 | 22 | 3 | 133 | 200 | 160 | 8-18 | 22 | 3 | 133 | 200 | 160 | 8-18 | 24 | 3 | 132 | 200 | 160 | 8-18 |
100 | 160 | 24 | 3 | 158 | 220 | 180 | 8-18 | 24 | 3 | 158 | 220 | 180 | 8-18 | 24 | 3 | 156 | 235 | 190 | 8-22 |
125 | 180 | 26 | 3 | 184 | 250 | 210 | 8-18 | 26 | 3 | 184 | 250 | 210 | 8-18 | 26 | 3 | 184 | 270 | 220 | 8-26 |
150 | 200 | 26 | 3 | 212 | 285 | 240 | 8-22 | 26 | 3 | 212 | 285 | 240 | 8-22 | 28 | 3 | 211 | 300 | 250 | 8-26 |
200 | 220 | 28 | 3 | 268 | 340 | 295 | 8-22 | 30 | 3 | 268 | 340 | 295 | 12-22 | 30 | 3 | 274 | 360 | 310 | 12-26 |
250 | 240 | 28 | 3 | 320 | 395 | 350 | 12-22 | 32 | 3 | 320 | 405 | 355 | 12-26 | 32 | 3 | 330 | 425 | 370 | 12-30 |
300 | 280 | 28 | 4 | 370 | 445 | 400 | 12-22 | 32 | 4 | 370 | 460 | 410 | 12-26 | 34 | 4 | 389 | 485 | 430 | 16-30 |
350 | 320 | 30 | 4 | 428 | 500 | 460 | 16-22 | 36 | 4 | 428 | 520 | 470 | 16-26 | 38 | 4 | 450 | 555 | 490 | 16-33 |
400 | 360 | 32 | 4 | 482 | 565 | 515 | 16-26 | 38 | 4 | 482 | 580 | 525 | 16-80 | 40 | 4 | 505 | 620 | 550 | 16-86 |
450 | 400 | 32 | 4 | 532 | 615 | 565 | 20-26 | 40 | 4 | 532 | 640 | 585 | 20-30 | 42 | 4 | 555 | 670 | 600 | 20-36 |
500 | 440 | 34 | 4 | 585 | 670 | 620 | 20-26 | 42 | 4 | 585 | 715 | 650 | 20-33 | 44 | 4 | 615 | 730 | 660 | 20-36 |

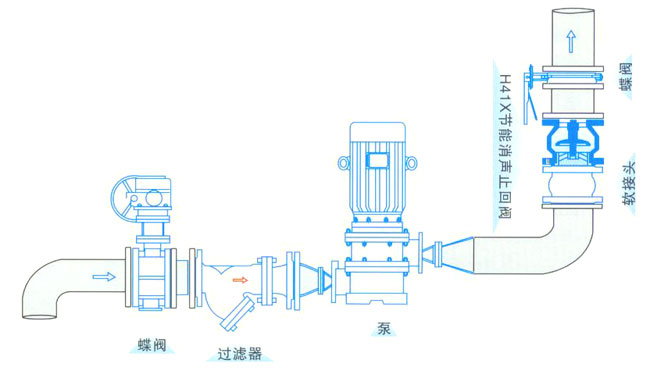

六、HC41X消声止回阀安装示意图
上图是HC41X消声止回阀安装示意图：主要安装有蝶阀、过滤器、泵，软接头，消声止回阀
